智慧杯燈 Intelligent LED

於 6月 08, 2018

智慧杯燈 Intelligent LED

(使用Attiny85、WS2812b）

壹、摘要

本專案將使用Attiny85 作為核心，並搭配WS2812b、

紅外線巡跡模組、聲音感應模組、光敏模組製作一個

全自動桌上型裝飾燈。

Attiny85就像是迷你版的Arduino，或者說是8隻腳的Arduino

體積不大，電壓範圍寬，非常適合用於小型作品，

關於Attiny85的詳細介紹可以參考這個網站。

貳、材料

材料名稱	數量	大約價格
Arduino UNO(或Mega)	1個	180
Attiny85	多個避免燒壞	40
微波雷達模組 RCWL-0516	一個	40
行動電源模組(單顆型)	一個	90
18650鋰電池	一個	120
電路板(單/雙)面	各1	10
WS2812b-12位元環狀LED燈	一個	100
紅外線尋跡模組	一個	40
光敏模組	一個	40
高感度聲音模組	一個	40
杜邦線	數條	50
M3螺絲螺帽	數個	50
3D列印成品	1	500~1000
焊接工具
Arduino IDE

叁、Attiny85腳位及運作架構圖

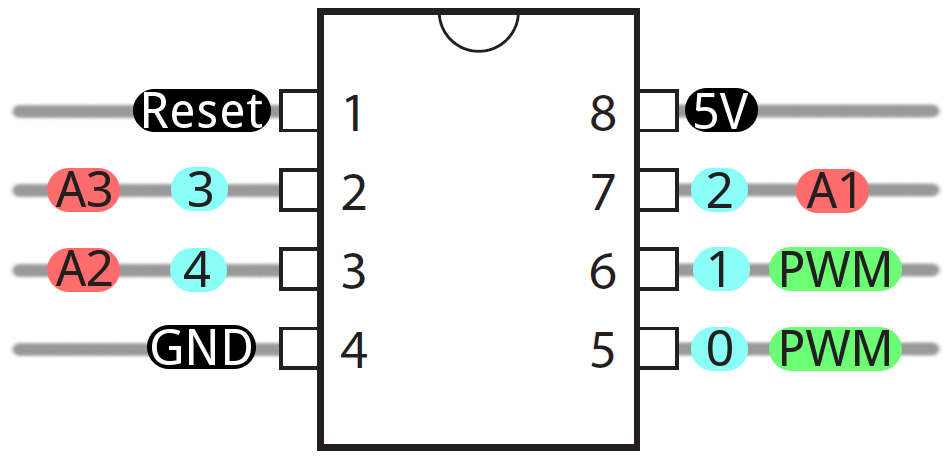

一、Attiny85腳位圖

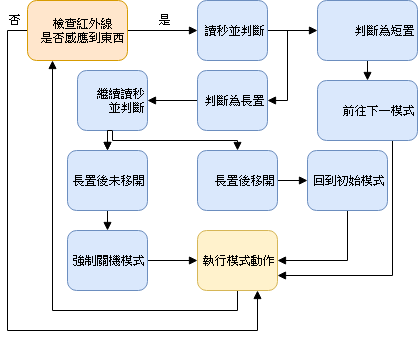

二、運作架構圖

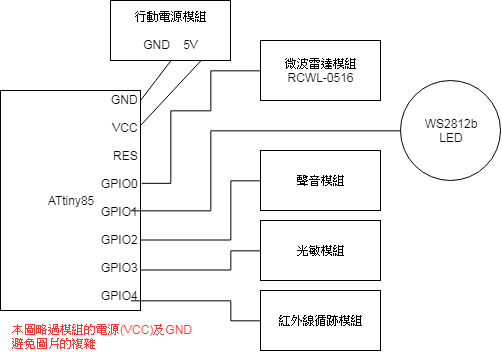

三、接線圖

肆、Arduino IDE環境設置及函示庫安裝

關於Arduino IDE的設置大家可以參閱

"Attiny85 Arduino IDE設置與燒錄"這篇文章，

函式庫的部分會用到

請至GitHub下載最新版即可

伍、程式碼部分

一、為了節省版面，這次就直接附上檔案(Intelligent_LED.ino)

二、上傳時請注意上傳順序

1.燒錄器設為"AVRISP mkll"上傳”11.ArduinoISP”至Arduino UNO

2.Arduino接上ATtiny85

3.燒錄器設為"Arduino as ISP"並設定開發板為"Attiny25/45/85"

4.設定相關參數(處理器設為"Attiny85"、Clock設為"Internal 1MHz")

5.上傳

三、上傳後若有以下狀況：

C:\Users\teacher\Documents\Arduino\libraries\Adafruit_NeoPixel
\Adafruit_NeoPixel.cpp:1051:3: error: #error "CPU SPEED NOT SUPPORTED"
#error "CPU SPEED NOT SUPPORTED"
^
C:\Users\teacher\Documents\Arduino\libraries\Adafruit_NeoPixel
exit status 1
開發板 ATtiny25/45/85 編譯錯誤。

請直接開啟"Adafruit_NeoPixel.cpp"

(檔案位置就是第一行那些字)

並將第178行中的"7400000UL"改為”400000UL”並存檔

#if (F_CPU >= 7400000UL) && (F_CPU <= 9500000UL)
//改為
#if (F_CPU >= 400000UL) && (F_CPU <= 9500000UL)

同時，將主程式中"CPU_Speed_check"設為8

否則Attiny85算的一秒會是我們的0.125秒

#define CPU_Speed_check 8 //時鐘速率校正

接著，就可以上傳啦！

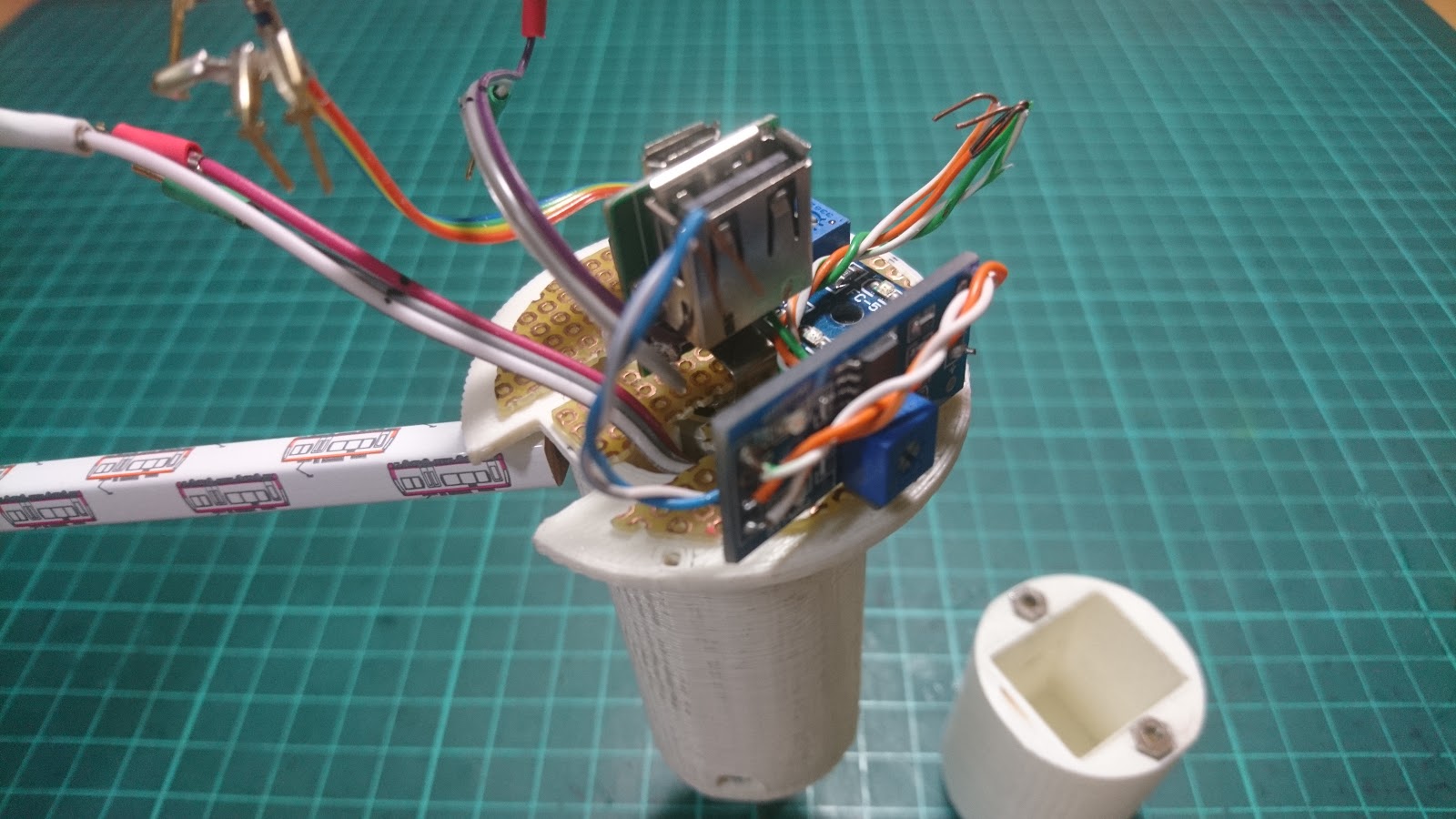

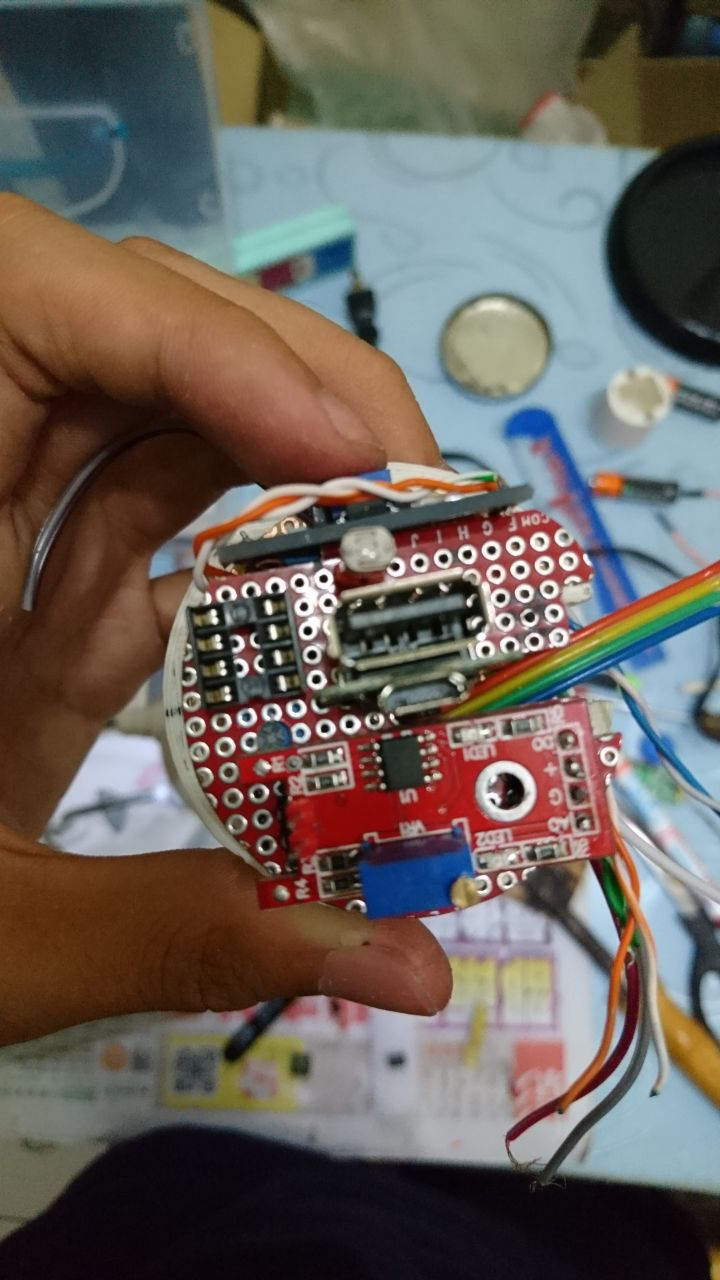

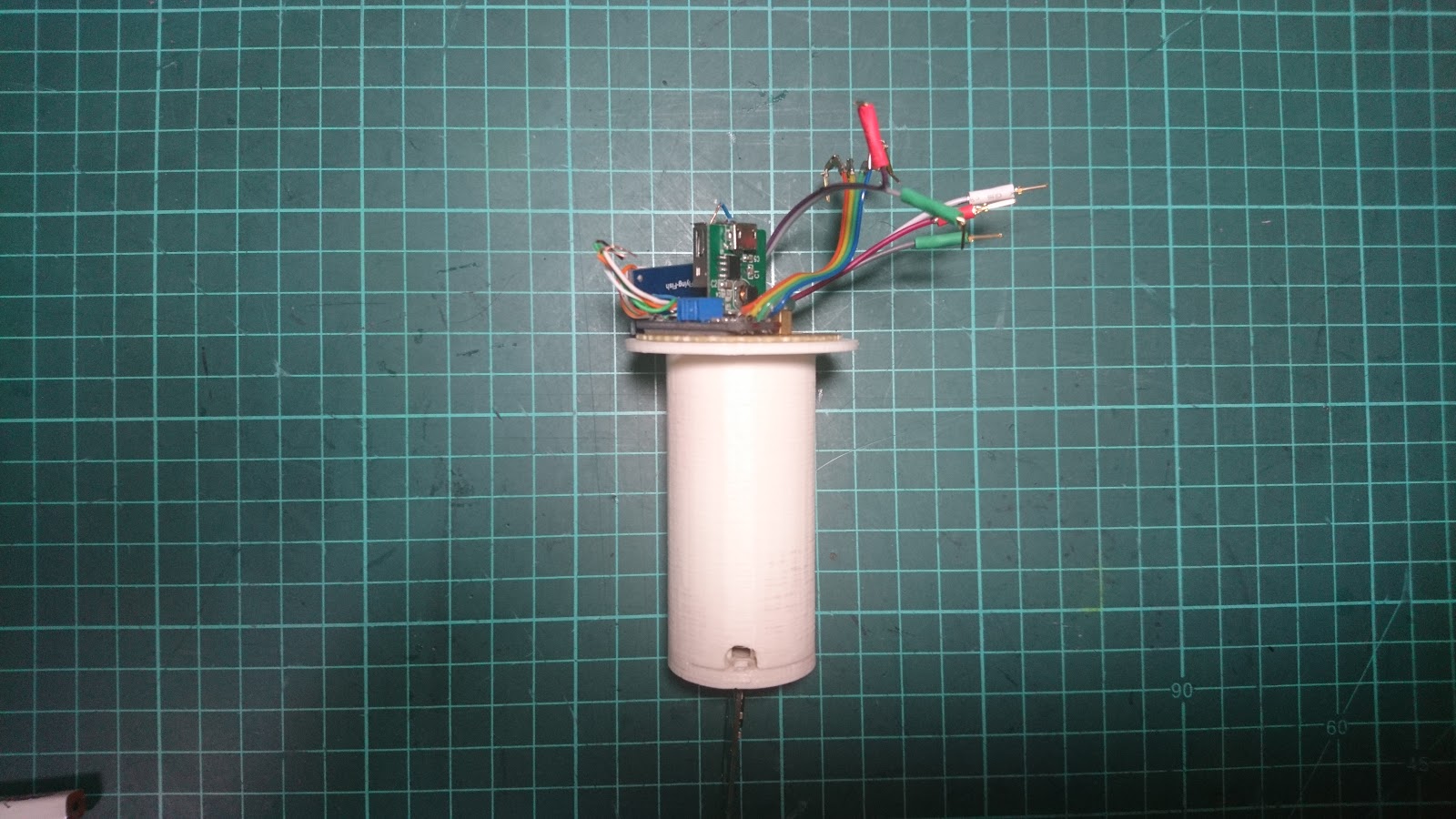

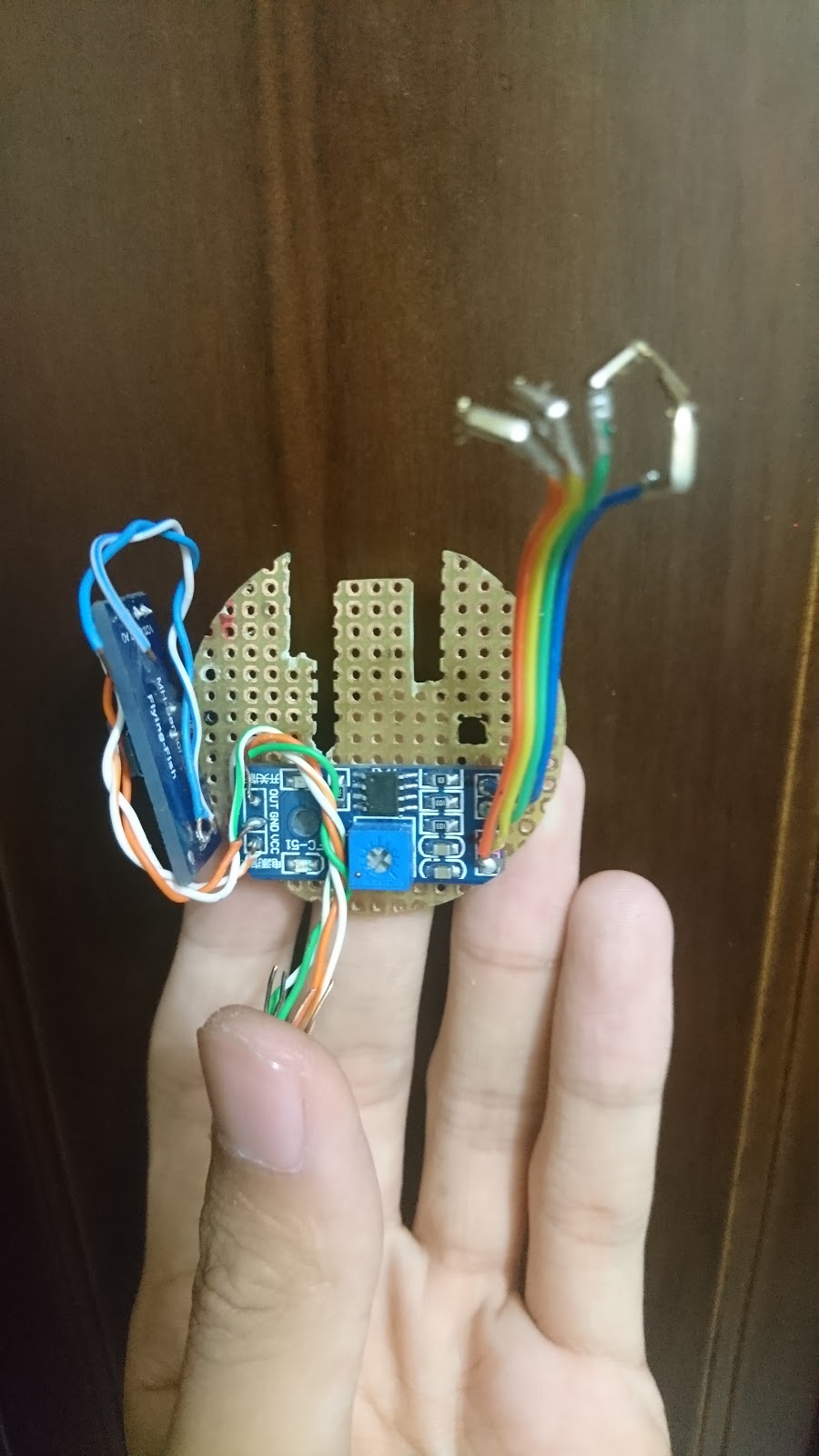

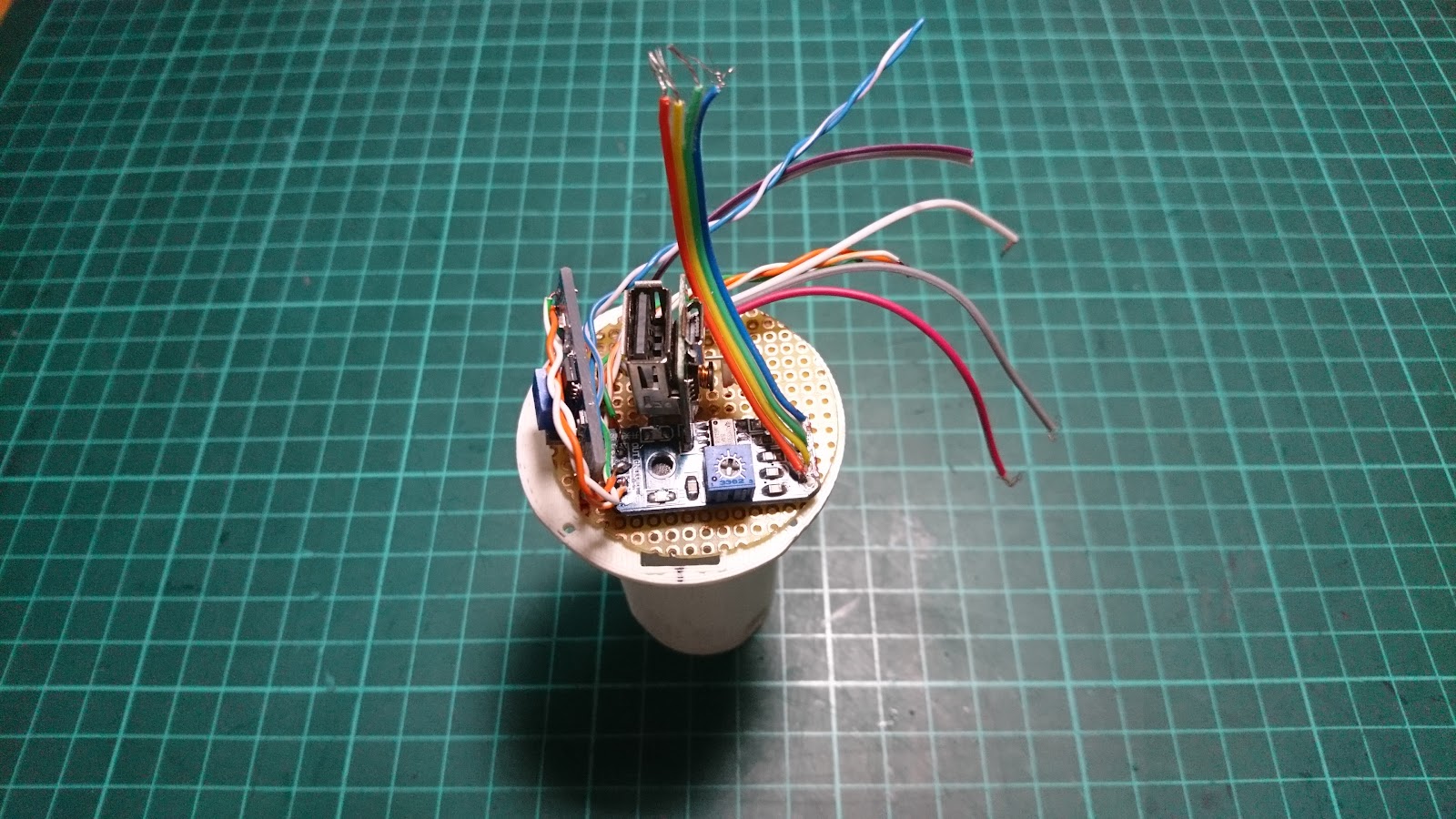

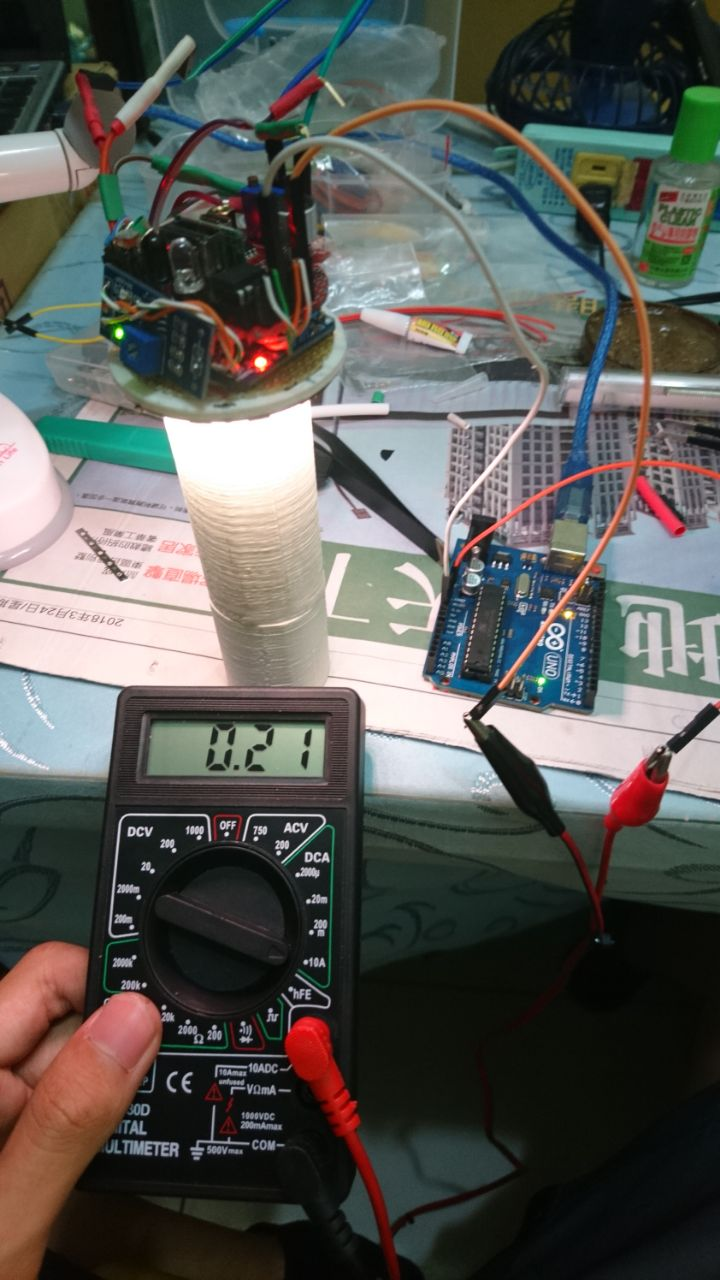

陸、杯燈組裝

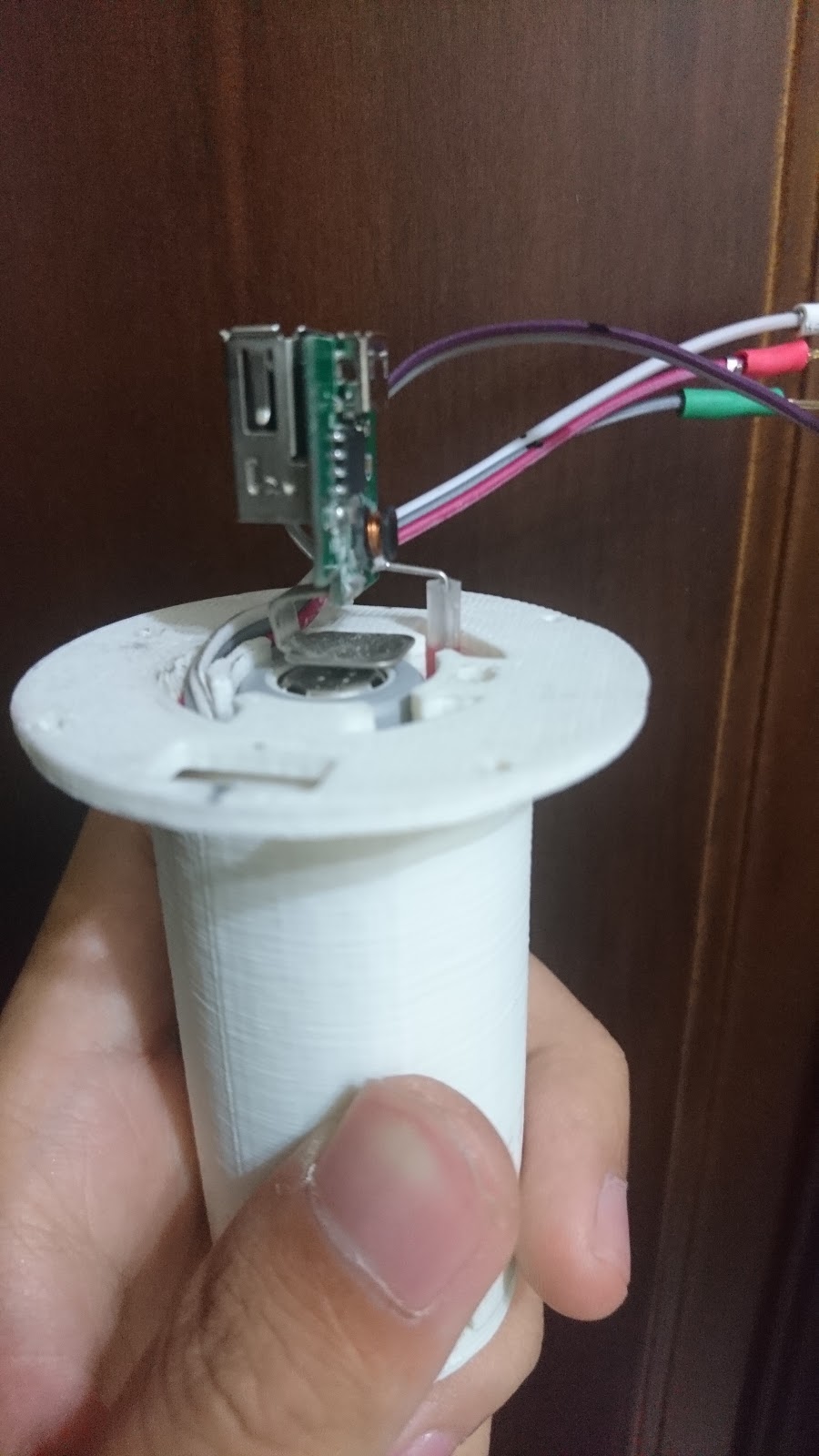

一、3D列印

根據杯子以及元件的大小進行3D繪圖並列印
