Attiny85 Arduino IDE設置與燒錄
壹、摘要
     Attiny85為一款微型控制器，
 可以把它想做是一個8個腳位的Arduino，
 本文章將介紹如何使用Arduino UNO來燒錄Attiny85，
 並製作一款簡易型的Attiny85燒錄用擴充板。
貳、Arduino IDE設置
 一、開啟Arduino IDE後請將下列網址複製到
   https://raw.githubusercontent.com/damellis/attiny/
   ide-1.6.x-boards-manager/package_damellis_attiny_index.json
   "檔案>偏好設定>額外的開發板管理員網址"
 二、開啟開發板管理員並安裝開發板
   開發板管理員位於"工具>開發板>開發板管理員"
   在搜尋欄中輸入Attiny並點擊安裝
叁、配線及燒錄器製作

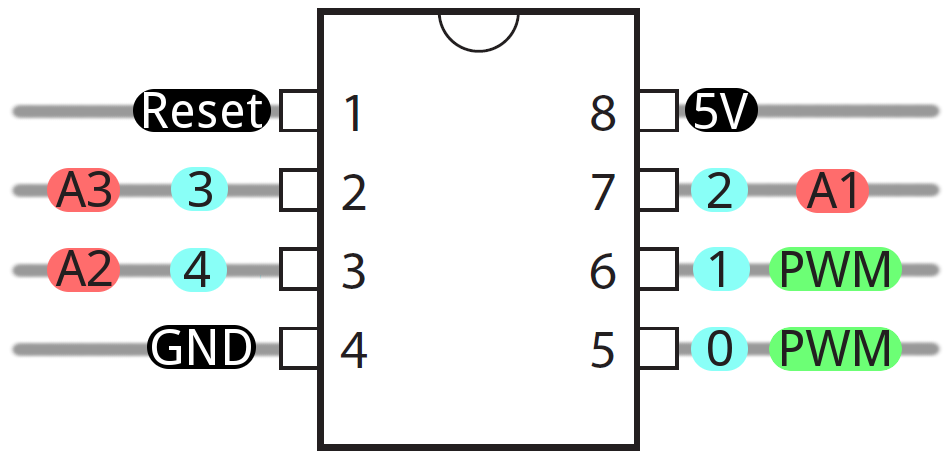

   下圖為Atiny85的腳位圖
   P.S.A1、A2、A3腳位亦可拿來PWM輸出

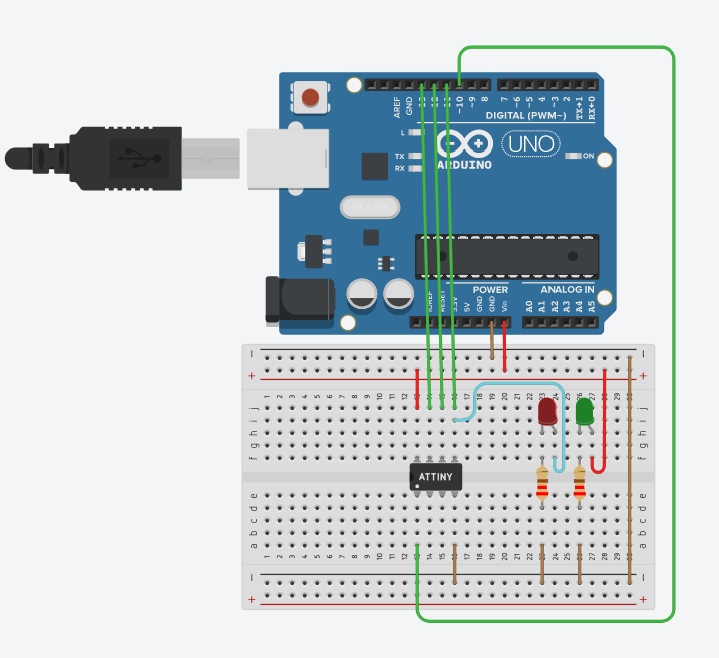

   如附圖所示
   *ATtiny Pin 4 接到 Arduino Gnd
    *ATtiny Pin 8 接到 Arduino +5V
    *ATtiny Pin 1 接到 Arduino Pin 10
    *ATtiny Pin 5 接到 Arduino Pin 11
    *ATtiny Pin 6 接到 Arduino Pin 12
    *ATtiny Pin 7 接到 Arduino Pin 13
   *另外在接上兩顆LED燈(可有可無)

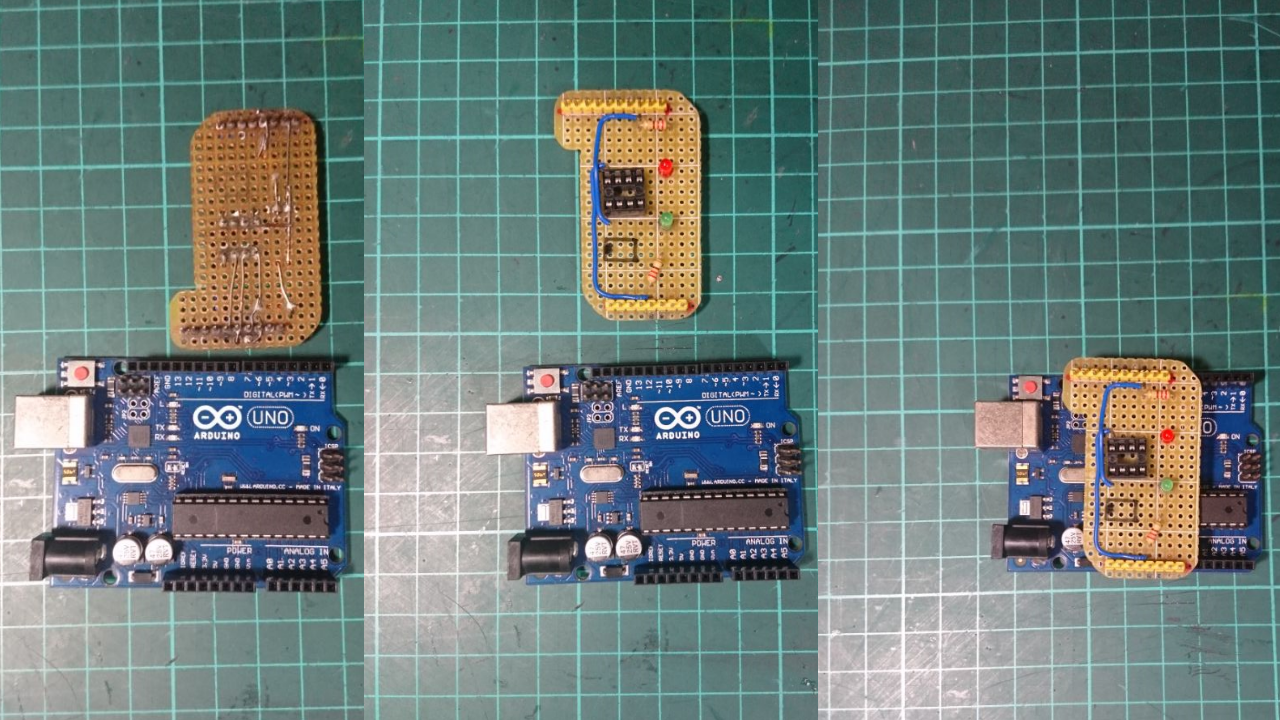

   接著拿一塊空白電路板焊上上述東西
   就完成了一個燒錄Attiny85的擴充版啦
 一、開啟位於"檔案>範例>11.ArduinoISP”中的
     "ArduinoISP"範例檔，並將開發板設為
     "Arduino/Genuino Uno"，同時將燒錄器設為
     "AVRISP mkll"並選擇適當序列埠
     上傳至Arduino UNO
 二、回到欲上傳至Attiny85的程式碼
     將開發板設為"Attiny25/45/85"
     處理器設為"Attiny85"
     Clock設為"Internal 1MHz"
     序列埠就是剛剛Arduino UNO的序列埠
     燒錄器請設為"Arduino as ISP"
     燒錄^_^
 三、以下為燒錄Blink的示範
     影片來源：佑來認真教- YouTube

伍、心得
   優點：體積小、適合做小尺寸專案、
              電壓容許範圍寬(1.8 to 5.5V)
   缺點：不適合作大運算專案，因為記憶體容量較小(512byte/512byte)

             不適合大於5個輸入/輸出Pin的專案
